高速レコーダ
デモ動画はこちら
オシロスコープとレコーダの機能を兼ね備えた”スコープコーダ”シリーズの
最新モデルです。電圧、温度、加速度、ひずみ、周波数、車載シリアル通信CANなどの21類の多彩なモジュールとの組合せで、多チャネル・高速サンプリング・長時間測定が可能です。
製品POINT☛
- 21種類の多彩なモジュール、最大8スロット装着可能
- 絶縁200MS/sの高速サンプリングと最大8Gポイントの大容量メモリ
- 12.1型の大画面タッチスクリーン搭載
- 最大5台同期、160chの多チャネル測定が可能
- 内蔵ストレージ、PCへの高速・長時間記録機能を強化
- リアルタイム演算・電力演算の設定をサポートするアプリケーションメニュー搭載

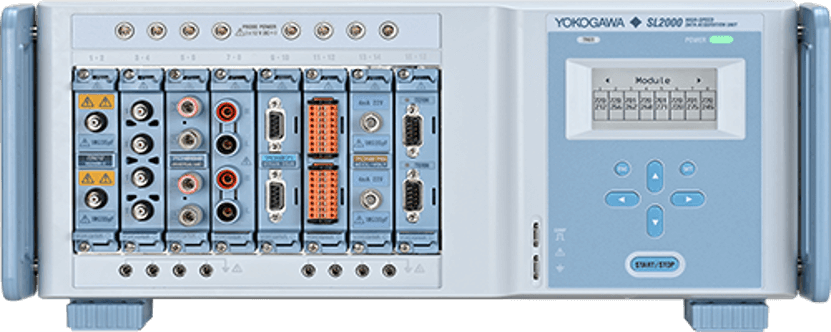

システムラックに搭載可能な組込システム向け絶縁オシロスコープです。
スコープコーダシリーズと共通のモジュールによる多チャネル計測、パソコンからの制御およびデータ記録に最適です。
DL950とSL2000を最大５台連結して同期させることが可能です。
製品POINT☛
- 21種類のモジュールを最大8スロットに装着可能
- 絶縁200MS/sの高速サンプリング
- 最大32chの多点観測
- 5台連結同期、16chモジュール使用で最大640chでの観測が可能
- 波形解析や他製品との同期計測が可能なソフトウェアIS8000を標準搭載
- 10Gbpsイーサネットによる高速データ転送
“スコープコーダ”シリーズの現場への持ち運びに特化したバッテリ駆動のモデルです。モジュールは2スロット装着でき、アナログ最大8chまで測定が可能です。
コンパクトながら解析機能も豊富なので、幅広いご用途でご使用頂けます。
製品POINT☛
- “スコープコーダ”シリーズ共通のモジュール、最大2スロット装着可能
- ポータブル絶縁オシロスコープ
- 供給電源はAC、DC、バッテリー(3時間)3wayに対応
- ノイズ環境に強い8.4型タッチスクリーンによる直観的操作
- 電源ラインの異常検出に最適な”ウェーブウィンドウトリガ”機能を搭載
- “メモリレコーダモード”でかんたん記録が可能
“スコープコーダ”シリーズと共通のモジュール形式で、PCのハードディスクやSL1000の内蔵ハードディスクにリアルタイム記録可能な高速データアクイジションユニットです。
製品POINT☛
- “スコープコーダ”シリーズと共通の13種類のモジュール、最大8スロット装着可能
- 絶縁100MS/sの高速サンプリングで16ch同時測定
- 最大8台連結、128chの多チャネル測定が可能
- 簡単操作のPCアクイジションソフトウェアを標準添付
- PCモニターで高速リアルタイム表示
横河のスコープコーダ、パワーアナライザ、オシロスコープの設定、モニタリング、測定データの合成、比較解析、レポート出力が可能です。また、他社の高速度カメラやRAMモニタを含む複数の測定器を組み合わせた同期計測をサポートする統合計測ソフトウェアです。
製品POINT☛
- 豊富な測定データの表示、解析、自動レポート作成機能を搭載
- DL950で測定した高速・長時間試験データをPCへリアルタイムでロギング可能
- DL950・DLM5000の波形データとWT5000の電力値の高精度同期計測を実現
- 他社製高速度カメラやRAMモニタとの同期計測も可能
- WT5000を用いてIEC61000-3規格に準拠した高調波・フリッカ試験に対応
RA3100
すべてのデータは、オムニエースへ
大容量記憶媒体に高速･長時間計測
オムニエース RA3100は、エー・アンド・デイが持つAD変換技術と高速デジタル処理技術を結集した、研究・開発、現場メンテナンス向けのデータアクイジション装置です。
近年、普及が進んだインバータ制御技術を用いた電気自動車や家電製品、鉄道車両、ソーラー発電システムなどの開発およびメンテナンス現場で、厳しいノイズ環境でも高速スイッチング波形を正確に測定することができ、より一層の高精度・高品質なデータを提供します。
特長
「16ロジックモジュール」は、１ユニットで16chのロジック信号を入力できるモジュールです。本体に9モジュールを実装すると、144チャネルのロジック記録が可能です。
本体に9モジュールを実装できるため、18チャネルの高速メモリ記録が可能です。
高速（100mm/s）ながら高精細な波形記録が可能です。
万が一、記録紙が無くなっても記録データをSSDにバックアップしているため、後からプリントアウトできます。
信号のほかに記録名称、測定開始時刻、トリガマーク、記録速度等も印字できます。
更にプリンタ記録にて記録紙に記録するデータをデジタルでSSD 保存しているため、記録紙が途中で切れても後からでもプリントアウトできます。
紙送り速度：1kS/s（100mm/s）～10S/s（1mm/min）
記録分解能：10～80ドット/mm（時間軸）、8ドット/mm（振幅軸）
本体に最大9枚のモジュールを実装できます。高速・高精度・絶縁の各種入力モジュールをご用意しています。
モジュール仕様一覧
| モジュール名 | 型式 | ch数 | サンプリング速度 | 入力 | 規格 |
|---|---|---|---|---|---|
| 2ch電圧モジュール | RA30-101 | 2ch | 1MS/s | ±500V | 電圧を計測するモジュール、アンチエイリアシングフィルタ付き |
| 4ch電圧モジュール | RA30-102 | 4ch | 1MS/s | ±200V | 多チャネルの電圧を計測するモジュール |
| 2ch高速電圧モジュール | RA30-103 | 2ch | 20MS/s | ±500V | 高速で電圧を計測するモジュール |
| 16chロジックモジュール | RA30-105 | 16ch | 1MS/s | 接点 | 接点信号を計測するモジュール |
| 2ch温度モジュール | RA30-106 | 2ch | 1kS/s | 熱電対：K、E、J、T、N、R、S、B、C RTD：Pt100、Pt1000 |
熱電対・測温抵抗体にて温度を計測するモジュール |
・3軸加速度ピックアップ・温湿度センサ内蔵
・全チャンネル同時サンプリング
・USBポートで簡単データ転送
・最大30日間の連続データ収録可能※
※バッテリ・メモリカードの容量により延長可能
輸送中のトラブルの
原因を究明したい
タブロガーは連続収録が可能なため、微小な振動も取り漏らしなく計測できます。
●高サンプリング
輸送中の製品評価、
故障原因追及を行いたい
収集したデータを簡単に振動試験装置で再現可能です。
●弊社振動試験装置で再現可能
輸送ルートの
選定をしたい
計測ルートの分析にGPS、地図ソフトを使用して、振動データのルート解析が可能です。
●ルート上で振動値を確認
| 項目 | 仕様 |
| 測定項目 | 振動 （内蔵3 ch＋外部接続6 ch）、温湿度 |
| 計測レンジ | 100, 500, 1000 m/s2 |
| サンプリングレート | 512, 1280, 2560 Hz |
| 使用温度範囲 | ー 25 ～ + 70 ℃ |
| 使用湿度範囲 | 5～ 95 %RH（結露しないこと） |
| 位置計測 | 緯度・経度・速度（オプション） |
| 温湿度・位置収録間隔 | 1 ～ 100 分（可変ステップ 1 分） |
| 記録容量 | 標準8 GB（最大32 GB※1） |
| データ収集方法 | 連続収録、イベント収録 |
| メモリ(記録媒体） | MMCまたは互換カード |
| 連続計測日数 | 最大30日（連続収録、サンプリング 512 Hz、外部電池接続、内臓3 ch収録の場合） |
| 電源（内蔵電池） | 充電式リチウムイオン電池 × 2本 |
| 外部電源 | 外部バッテリー※2（オプション）/ 車載シガーソケット（オプション） |
| 本体寸法 / 質量 | 140 (W) × 112 (D) × 71 (H) mm（固定冶具含まず）/ 約1.5 kg（電池含む） |
※1 32 GBの容量での推奨カードはありません
※2 リチウムイオンバッテリーは通電 (機器を作動) させた状態で航空および船舶にて輸送する場合、危険物対象 (Class9) と
なる場合があります。空輸および船輸にてご使用になる場合は、お客様にて所定の手続きをされてからご使用ください。
※1 32 GBの容量での推奨カードはありません
※2 リチウムイオンバッテリーは通電 (機器を作動) させた状態で航空および船舶にて輸送する場合、危険物対象 (Class9) となる場合があります。空輸および船輸にてご使用になる場合は、お客様にて所定の手続きをされてからご使用ください。
- ソフトウェア
| 品名 | 機能 |
| 付属ソフトウェア | Wave Viewer （波形表示、PSD解析） GPS※（位置データCSVファイル、NMEA準拠ファイルを出力、オプション） |
| オプションソフトウェア | データ抽出ソフトウェア (データ抽出、PSD解析） |
| 推奨動作環境 | OS: Windows 7/10 (32, 64ビット) CPU: Pentium4 (1GHz)以上 *推奨2 GHz以上 メモリ: 1GB以上 |
※位置データ地図表示動作確認済ソフト(株）昭文社「スーパーマップルデジタル」
- 外部接続用ピックアップ（オプション）
| 項目 | 仕様 |
| 共振振動数 | > 15,000 Hz |
| 振動数範囲 | fc※～ 7,000 Hz ±1dB |
| 電荷感度 | 1.5 pC/(m/s2) ±10％ |
| 静電容量 | 1,000 pF ±20% |
| 最大許容加速度 | 5,000 m/s2 |
| 使用温度範囲 | -20 ～ ＋150 ℃ |
| ケーブル引出方式 | 横方向 10-32 ネジコネクタ |
| 質量 | 40 g |
| 材質 | チタン (TB340H） |
※fc: 増幅器の時定数によって決まる値
数値データのCSVファイルや測定データファイルなど、測定器やサンプル周期が異なるデータもまとめて比較・加工・解析し、結果をグラフイメージやCSVファイルに保存します。豊富な解析機能で膨大なデータの絞り込みや解の発見をサポートします。
