アナライザ関連

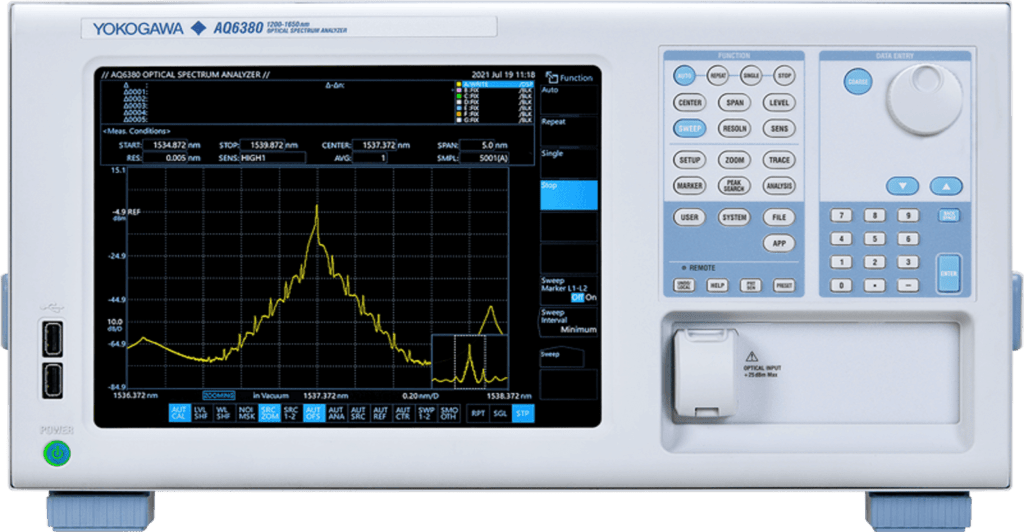

「光通信の波長に最適化されたAQ6370Dを高性能化した最新モデル」
・波長範囲：600～1700 nm
・波長確度：± 0.01nm （1520〜1580 nm、±0.008 nm typ.）
・波長分解能設定：0.02∼2 nm
・レベル範囲：＋20～－90 dBm
・近傍ダイナミックレンジ：73 dB（ピーク波長 ±1.0 nm、78 dB typ.）*
実際の波長分解能は、測定波長により変化します。
*モデルにより異なります。
関連するキーワード
#YOKOGAWA #AQ6370E #多用途高性能 #光通信
#発光スペクトル評価 #OSNR測定 #光ファイバーアンプ測定 #波長損失測定

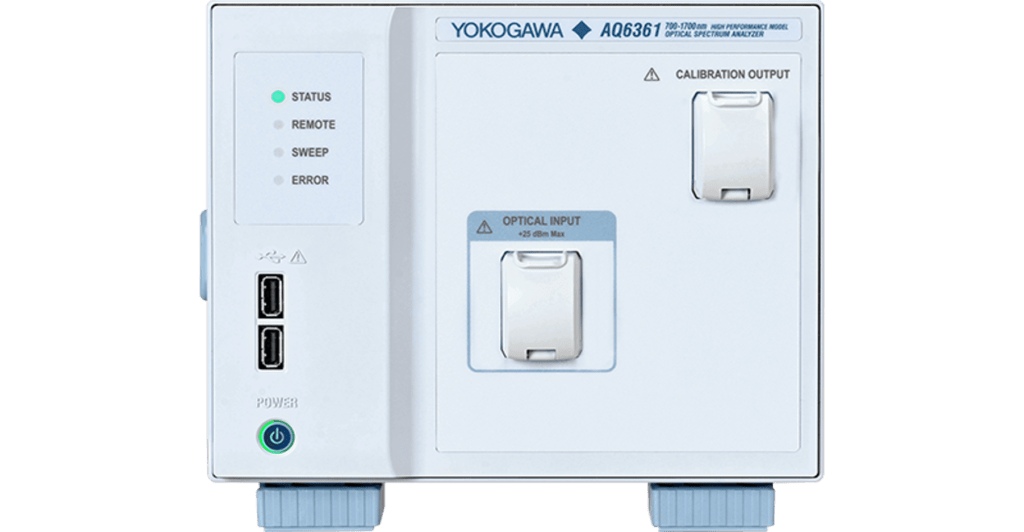

「光部品や光デバイス生産の試験・検査に最適な生産向けモデル」
・波長範囲：1200～1700 nm（SWタイプ）
700～1700 nm（EWタイプ）
・波長確度：±0.02 nm（1520〜1580 nm、1580〜1620 nm）【標準モデル】
±0.02 nm（1450〜1620 nm）【高性能モデル】
・波長分解能：0.05～2 nm【標準モデル】
0.03～2 nm【高性能モデル】
・レベル範囲：＋20～－80 dBm
・近傍ダイナミックレンジ：65 dB（ピーク波長 ±1.0 nm)
実際の波長分解能は、測定波長により変化します。
関連するキーワード
#YOKOGAWA #AQ6361 #生産向け高性能 #光通信
#発光スペクトル評価 #OSNR測定 #光ファイバーアンプ測定 #波長損失測定

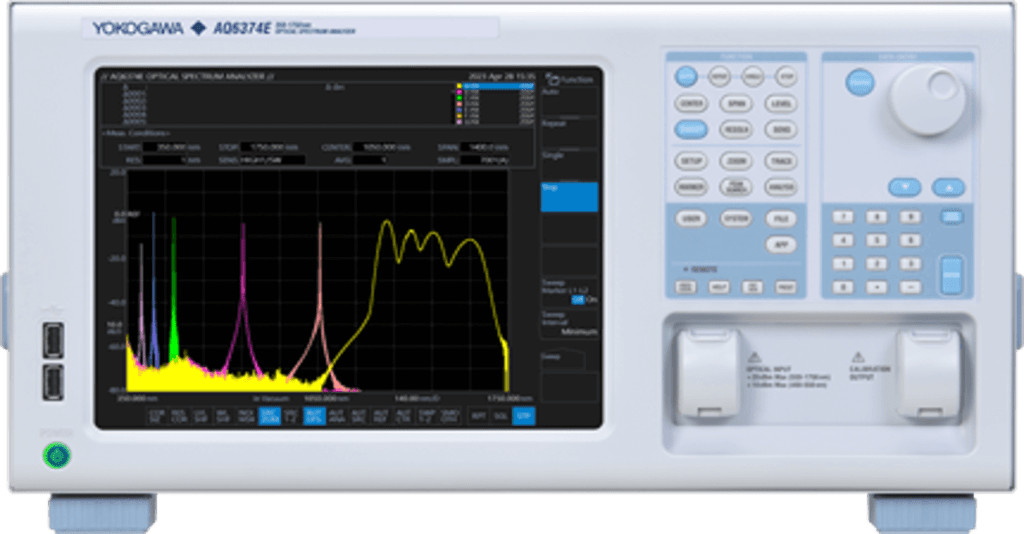

「可視光から通信波長をカバーする広帯域モデル」
・波長範囲：350～1750 nm
・波長確度：±0.05 nm（633 nm）（633 nm He-Neレーザーによる波長校正後）
±0.05 nm（1523 nm）
・波長分解能設定：0.05～10 nm
・レベル範囲：＋20～－80 dBm
・近傍ダイナミックレンジ：60 dB（ピーク波長 ±1.0 nm、分解能：0.05 nm、633 nm/1523 nmにて）
実際の波長分解能は、測定波長により変化します。
関連するキーワード
#YOKOGAWA #AQ6374E #広帯域 #可視光 #光通信
#発光スペクトル評価 #OSNR測定 #光ファイバーアンプ測定 #波長損失測定#レーザー光源の特性評価 #色度図解析

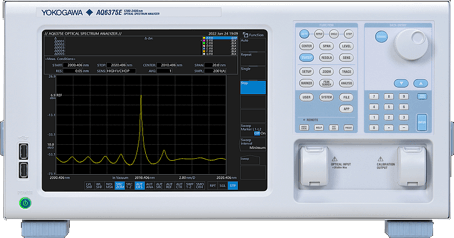

「2 μmを超える近赤外域に対応した長波長モデル」
・波長範囲：1200～2400 nm（標準、リミテッド）
1000～2500 nm（波長拡大）
・波長確度：±0.05 nm（1520〜1580 nm）*
・波長分解能設定：0.05～2 nm *
・レベル範囲：＋20～－70 dBm *
・近傍ダイナミックレンジ：55 dB（ピーク波長±0.8 nm、分解能：0.05 nm） *
（1523 nm、感度設定：HIGH1〜3） *
・測定ダイナミックレンジ：90 dB *, **
実際の波長分解能は、測定波長により変化します。
*モデルにより異なります。
**代表値
関連するキーワード
#YOKOGAWA #AQ6375E #2 μm #近赤外 #スペクトル測定
#レーザーの特性評価 #3モデル（標準、波長拡大、リミテッド） #アドバンスドパルス光測定（APLM）モード

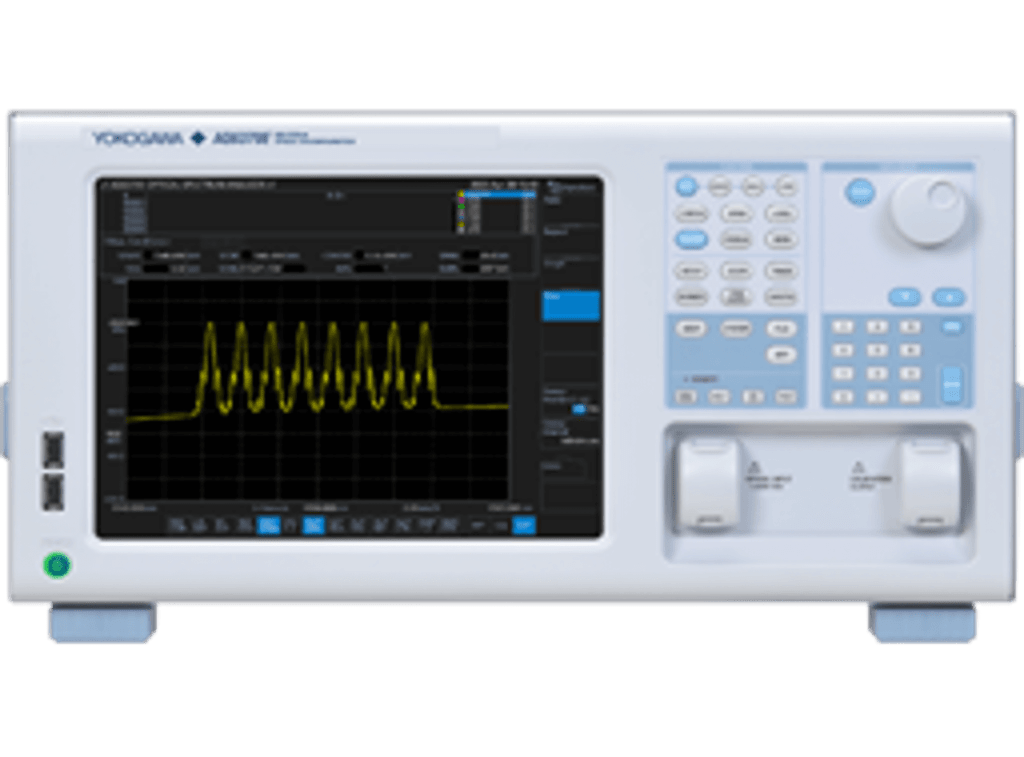

「3 μmを超える中赤外域に対応した長波長モデル」
・波長範囲：1500～3400 nm
・波長確度：±0.5 nm（全波長範囲）
・波長分解能：0.1～2 nm
・レベル範囲：＋13～－65 dBm
・近傍ダイナミックレンジ：55 dB（ピーク波長±2 nm、分解能0.1nm）
（1523 nm、測定感度：HIGH1〜3）
・測定ダイナミックレンジ：78 dB（1500～2200 nm）**
68 dB（2200～3200 nm）**
実際の波長分解能は、測定波長により変化します。
**代表値
関連するキーワード
#YOKOGAWA #AQ6376E #3 μm #中赤外 #スペクトル測定
#レーザーの特性評価 #アドバンスドパルス光測定（APLM）モード

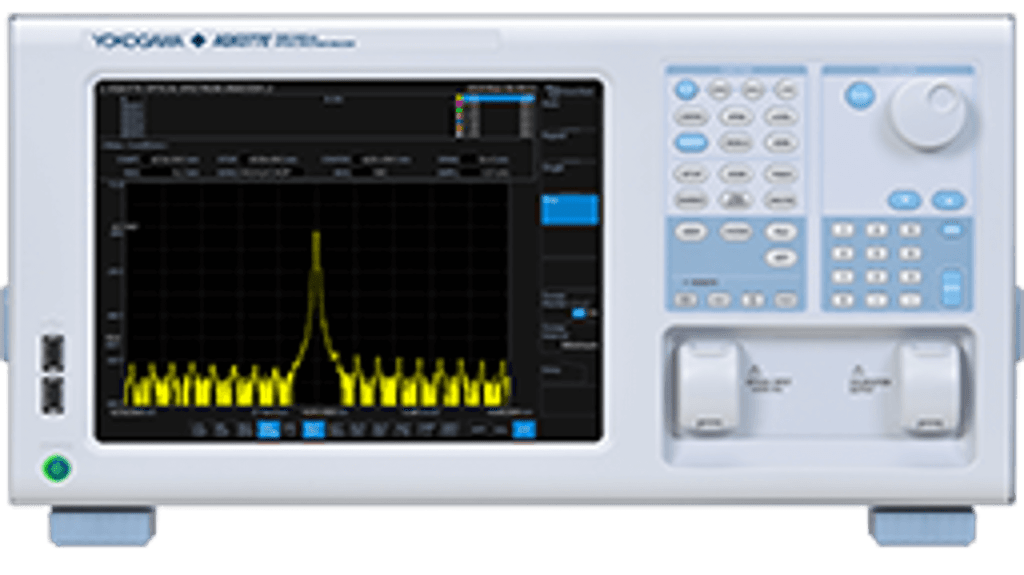

「5 μmを超える中赤外域に対応した長波長モデル」
・波長範囲：1900～5500 nm
・波長確度：±0.5 nm（全波長範囲）
・波長分解能設定：0.2～5 nm
・レベル範囲：＋13～－60 dBm**
・近傍ダイナミックレンジ：50 dB（ピーク波長 ±5 nm）
（分解能設定：0.2 nm、感度設定：HIGH1/CHOP〜HIGH3/CHOP）
・測定ダイナミックレンジ：73 dB（2900〜4500 nm、感度設定：HIGH3/CHOP）**
実際の波長分解能は、測定波長により変化します。
**代表値
関連するキーワード
#YOKOGAWA #AQ6377E #5 μm #光通信 #スペクトル測定
#レーザーの特性評価 #アドバンスドパルス光測定（APLM）モード

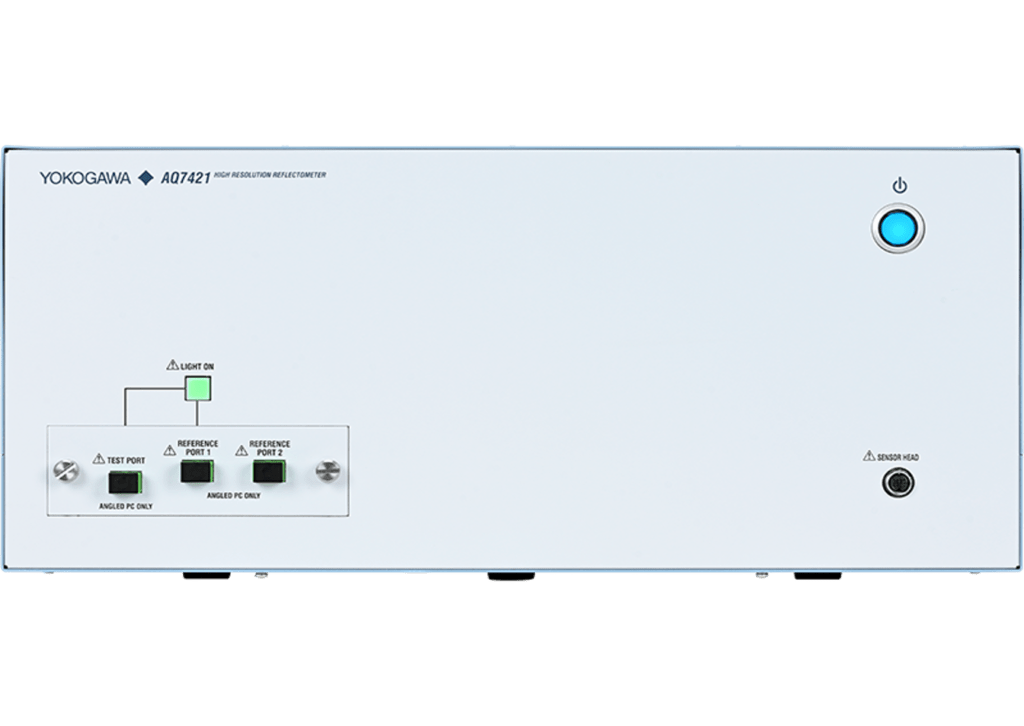

「光コネクタや光モジュール内部の反射光強度と反射位置を高精度に検出。」
・測定距離：1000 mm
・空間分解能：40 µm以下
・光反射減衰量不確かさ*
通常レンジ：±3 dB（-14.7～-80dB）
高感度レンジ：±3 dB（-50～-90dB）,±5（-90～-100dB）
・スプリアスノイズ：
通常レンジ：-80dB以下**
高感度レンジ：-100 dB以下***
*平均化1回（-14.7dB～-90dB）、-90dBより小さい場合は平均化5回
**疑似反射光量-14.7dB(0mm位置)測定時、平均化5回
***疑似反射光量-50dB(0mm位置)平均化5回
関連するキーワード
#YOKOGAWA #AQ7421 #1000mm #スプリアスフリー波形 #タクトタイム短縮
#波長損失特性評価 #省スペース #反射/挿入一括損失測定
光コネクタやモジュール内部の微小な反射光の位置や強度を高精度に検出します。
また、光導波路の伝搬損失やシリコンフォトニクスチップ内の光部品の解析が可能です。

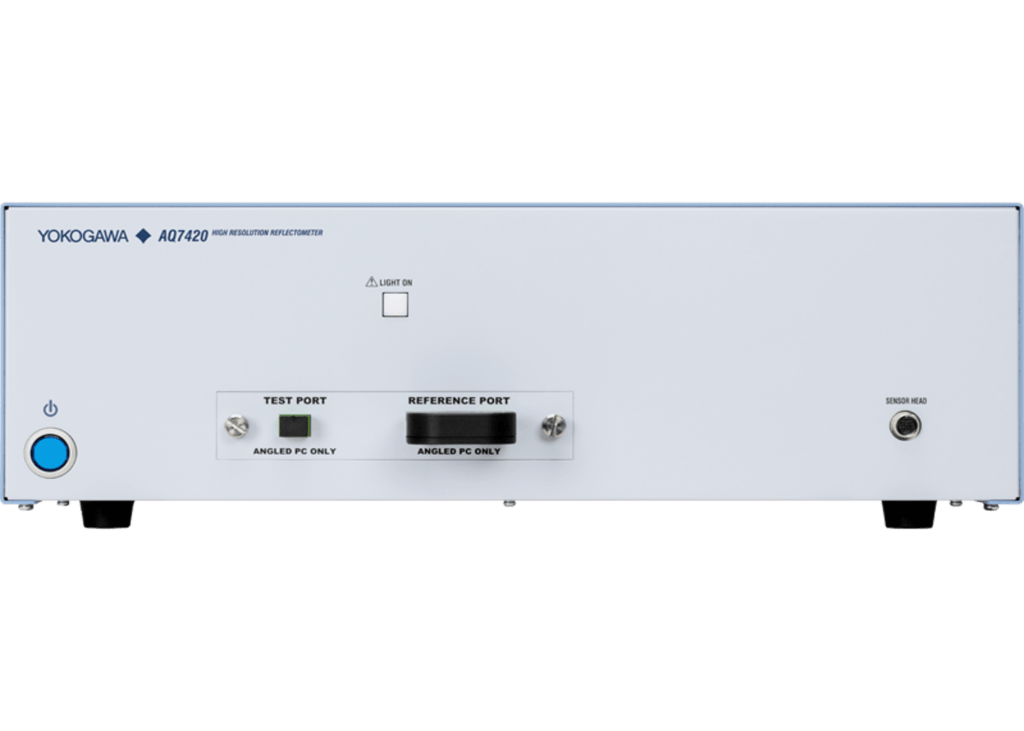

「光コネクタや光モジュール内部の反射光強度と反射位置を高精度に検出。」
・測定距離：100 mm
・空間分解能：40 μm以下
・反射減衰量不確かさ*
通常レンジ：±3 dB（-14.7～-85dB）
高感度レンジ：±3 dB（-50～-90dB）,±5（-90～-100dB）
・スプリアスノイズ
通常レンジ：-85dB以下**
高感度レンジ：-100 dB以下***
*平均化1回（-14.7dB～-90dB）、-90dBより小さい場合は平均化5回
**疑似反射光量-14.7dB(0mm位置)測定時、平均化5回
***疑似反射光量-50dB(0mm位置)平均化5回
関連するキーワード
#YOKOGAWA #AAQ7420 #100mm #スプリアスフリー波形
#波長損失特性評価 #タクトタイム短縮 #省スペース #反射/挿入一括損失測定
